Промисловий рН-метр рН-101П, рН-метр промисловий рН-101П, pH-metr, перетворювач, стаціонарний, щитовий

Характерні властивості pH-метра промислового pH-101П

 Адаптивна конструкція. Залежно  від модифікації, pH-метр промислового pH-101П  Виконується двобічна - універсальна чи однобічна конструкція.

 Двоблична конструкція. Вимірний перетворювач рН-метра складається з двох функціональних блоків - блоків вхідних сигналів (БВС) і блоків керування і вихідних сигналів (БУВС).
БУВС реалізовано в щитовому виконанні. ДО БУВС з'єднуються аналогові, цифрові та релівні інтерфейси, а також лінія зв'язку з БВС. Керування pH-метром здійснюється трьома кнопками. Інформація буде показано на 16-ти розрядному дисплеї.
БВС конструктивно кріпиться на стіну, недалеко від резервуара з водою, який потрібно вимірювати. До БВС pH-метра підключаються аналогічний датчик pH, датчик температури (можна бути вбудований в датчик pH)  і лінія зв'язку з БУВС.

Вигляд та конструктивні особливості BBC ( видається з 3 кварталу 2011 р.)

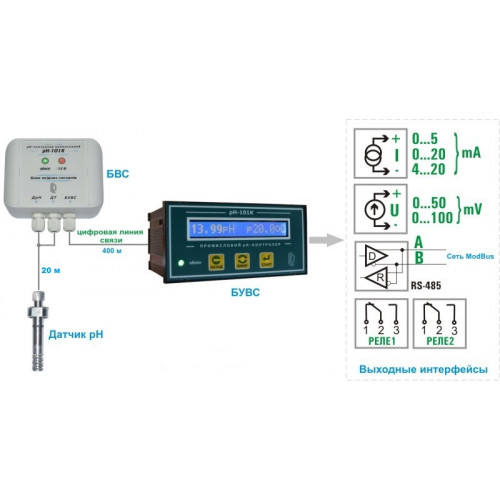

Схема з' єднання pH-метра:




 У БВС pH-метра позначення сигналів і порядок їх слідства залишається незмінним з 2004 р.


 У БУВС pH-метра позначення сигналів і порядок їх слідування залишається незмінним з 2004 р. всі необхідні роз' єми і кріплені елементи йдуть у комплекті поставки pH-метра

 Цифровий інтерфейс зв'язок між блоками pH-метра. Відсутні втрати і викривлення корисних сигналів на каналі зв'язку pH-метра. Лінією зв'язку є стандартна чотирипровідна вітова пара. Довжина лінії зв'язку між БВС і БУВС до 300 м.

 Вимірювання pH розчинів від 0 до 120 градусів. рН-метр має ручну і автоматичну компенсацію температурних змін ЕДС вимірювального та допоміжного електродів у діапазоні температур від 0 до 120 °С. Режим ручної термокомпенсації активується автоматично, якщо датчик температури не з' єднано з BВС, або примусово в параметрах.

 Розпізнавання шести типів датчиків температури. рН-метр відповідає вимогам технічних умов при використанні термосопротиліній платинових (ТСП), з алемінальним значенням відносин W100 = 1,391, і мед-х (ТСМ) з W100 = 1,428, які відповідають гоСТ 6651, алемінальна статична форма перетворення яких: ТСП - 50П, 100П, PT100, ТСМ - 50М, 100М - 50М, 100М,  а також 1000 П (W100 = 1,385).

 5 аналогічні вихідні інтерфейсів. pH-метр перераховує виміроване значення pH в абсолютне значення струму або напруження. Формує вихідний електричний безперервний сигнал з параметрами, що стосуються гоСТ 26.011 для інформативного зв'язку з іншими приладами. Вид вихідного сигналу вибирається зі списку вихідних сигналів: 0-20 мА, 4-20 мА, 0-5 мА, 0-50 мВ, 0-100 мВ.

 Цифровий вихідний інтерфейс. рН-метр оснащений інтерфейсом RS485 (RS232) для інформативного зв'язку з іншими приладами за допомогою електричних кодованих сигналів згідно з протоколом обміну ModBus+ RTU.

 2 Вирішення проблем. рН-метр формує два вихідних сигнали типу "сухий контакт" для керування іншими приладами з програмування затримкою видачі зворотних сигналів.

 рН-метр відповідає вимогам щодо електромагнітної сумісності за критеріями якості згідно ІЕС 61326-1.

 Електродна сумісність. рН-метр працює з усіма типами рН-електродів.

 Визначення параметрів pH- ЕлектологівВ процесі градування pH-метр визначає дійсні значення координат ізотенційної точки рН-електрода і крутизу електричної характеристики. Параметри градуування запам’ ятовуватимуться у оперативній пам’ яті, яку ви бажаєте запам’ ятати з можливістю перегляду. Коефіцієнт електропостачання визначає придатність електрод до роботи.

 Розпізнавання 17 буферних розчинів pH. pH-метр автоматично розпізнає значення рН БР, які відповідають гоСТ 8.134, і автоматично вносить поправку до значення рН буферного розчину в залежності від зміни температури БР.

 Гальванічна розв’язка. pH-метр має гальванічну розв'язку цифрових, аналогових і релейних виходів.

 рН-метр має захист від аварій. Захист впроваджено на апаратному і програмному рівні.

 3 ЦП забезпечує функції всіх інтерфейсів pH-метра в режимі реального часу.

pH-метр сертифікований


pH-метр pH-101П серійно виходить з 2004 р.

Основні метриологічні характеристики

 Діапазон вимірювання pH - 0,00... 14,00

 Діапазон вимірювання ЕДС - мінус 2000,0 мВ... 1900,0 мВ

 Діапазон виміру температури 0,0... 120,0  °С

 Ціна найменшого розряду показань індикатора в режимі вимірювання pH - 0,01

 Ціна найменшого розряду показань у режимі виміру ЕДС - 0,1 мВ

 Ціна найменшого розряду показань індикатора в режимі вимірювання температури - 0,1 °С

 Додатні межі абсолютної похибки вимірювання pH  - ± 0,01

 Додатні межі абсолютної погрішності вимірювання ЕДС -  ± 1 мВ

 Додатні межі абсолютної погрішності вимірювання температури -  ± 0,5 °С


 Вага
БУВС - 1,0 кілограм
БВС - 0,4 кг
 Лінійні розміри
БУВС - 145x75x175 мм
БВС - 165х155х90 мм

 Потребується потужність  не є більше 6 Вт
